江蘇中凌ZLVIEW動環監控系統，是江蘇中凌高科技有限公司自主開發的動力設備及環境集中監控綜合管理平臺，它能夠對通信局（站）內低壓配電設備和各種通信電源、UPS等動力設備、空調設備及其環境進行實時監控，綜合統一管理，保障動力系統運行的可靠性，為維護體制的改革和最終實現通信局（站）的無人值守提供了有效的管理手段和工具。中凌監控系統已形成包括硬件、軟件、圖像等在內的全系列產品，能根據不同地區、不同維護管理體制、不同局情和資源進行靈活的系統配置，滿足用戶的多業務需求。
一、產品系列
◆ZLVIEW動力設備及環境集中監控系統：
適用于電力、鐵路、高速公路、煤礦、石化、通信局站集中監控系統
◆ZLVIEW圖像監控系統：
適用于電力、鐵路、高速公路、煤礦、石化、通信局站等領域的局房和室外環境圖像監控
◆ZLZHVIEW數據及圖像綜合監控網管系統
適用于：大型數據中心機房動力環境及電源集中監控系統；大型聯網視頻監控調度指揮中心
二、系統特點
◆穩定可靠的監控系統
自動巡測、自動告警、自動故障定位、自動語音提示、自動記錄、自動診斷。
◆完善的告警機制
三級告警機制、支持語音告警、聲光告警、短信告警、電子郵件等多種告警方式。
◆實時性高
數據采集準確，實時速度快，告警反應迅速，可在異常發生的第一秒鐘反應故障異常報警。
◆強大的業務支撐功能
告警數據、歷史數據、統計數據等日、月、年、時間段、自定義報表，以提供維護分析數據，提高維護工作效率，降低維護成本。
◆靈活多樣的組網方式
可利用EI、ADSL、PSTN、TCP/IP、MSTP、無線路由等傳輸資源組網，也可單一和混合組網。
◆支持C\S和B\S結構
同時支持WEB方式和客戶端方式實時數據和組態信息瀏覽。

三、組網方案

ZLView可以利用任何傳輸資源組網，并可用各種資源混合網，常用的網絡資源有：EI、PSTN、ADSL、無線路由、TCP/IP、MSTP等其他傳輸資源。
1、2M（點對點）組網方案特點
◆單獨2M組網方式，使監控信號的傳輸獨立于其他業務系統之外，在傳輸接入系統時不影響其它業務的正常工作，便于系統維護和查找故障點。
2、2M自愈環組網方式
◆多業務自愈環組網系統設備是新一代具有帶寬共享功能的高集成度的綜合接入設備，它可以在兩
對標準的光纖通道（或者E1通道）中傳輸2路以太網、2路串口信號�？梢造`活地滿足用戶不同業務的需求，可根據客戶需求組成自愈環網、鏈網、及環+鏈混合網等，以靈活、經濟、便于維護管理的組網方式滿足客戶的通信需求。
3、TCP/IP組網方案特點
◆SU端省掉傳輸設備，降低造價。
◆要求用戶提供10M/100MBPS以太網口。
4、MSTP系統組網方案特點
◆MSTP設備從SDH那里集成了承載、調度能力，在MSTP設備提供端到透明傳輸通道。
◆業務的帶寬靈活配置，MSTP上可提供的10/100Mbit/S系列接口。
◆可以充分利用MSTP的二層交換和統計復用功能共享寬帶，節約成本。
◆常用于監控站SS與監控單元SU之間的組網

四、硬件介紹

ZLZHView數據及圖像綜合監控系統，主硬件產品智能一體化數字媒體監控單元DMSU，集成了數據采集和視頻綜合管理兩大功能，真正實現了通信局房（基站）智能監控系統的數據采集和圖像綜合管理的高度統一，從而實現了真正意義上的無人值守，卻又能為維護工作提供直觀的實時數據采集和可視化管理功效。
一體化數字媒體監控單元DMSU
         1、數據采集功能
DMSU數據采集部分集成7路通訊口、14路模擬量/開關量輸入口、2路電池電壓輸入口、8路繼電器輸出口、1路USB接口及傳感器電源輸出口。其中7路通訊口中，1口為標準的RS232口，2口為RS422/RS485口，3口為RS485口并提供+12V電源，4-7口為同時提供RS422/RS485和RS232接口，供現場接入不同的通信設備接線選擇。
DMSU集成了3路網口，網絡支持TCP/IP協議，組網方式靈活，可實現2M、MSTP等多種網絡傳輸。
2、視頻接入功能
◆DMSU視頻接入部分：可實現4路全D1視頻信號接入。視頻壓縮標準：H.264。
◆視頻處理芯片：DSP處理器。
◆典型應用：需要高分辨率圖像、高速備份、雙輸出等要求的視頻監控場合。
◆特別說明：每個視頻輸入通道最高支持4CIF分辨率編碼，并可以選擇DCIF、2CIF、CIF、QCIF等分辨率。
◆技術參數
  實時監視圖像分辨率PAL：704*576NTSC：704*480
  回放分辨率QCIF/CIF/2CIF/DCIF/4CIF
  視頻輸入路數4
  視頻輸入接口BNC（電平：1.0VP-P，阻抗：75Ω），支持PAL、NTSC制
  視頻輸出2路，BNC（電平：1.0VP-P，阻抗：75Ω）
  視頻幀率PAL：1/16—25幀/秒，NTSC：1/16—30幀/秒
  碼流類型視頻流/復合流
  壓縮輸出碼率32K—2M可調，也可自定義。（單位：bps）
  音頻輸入路數4
  音頻輸入接口BNC（電平：0.5VP-P～2.4VP-P，阻抗：1KΩ）
  音頻輸出1路，BNC（線性電平，阻抗：600Ω）
  音頻壓縮標準OggVorbis
  音頻壓縮碼率16Kbps
  語音對講輸入1路，BNC（電平：0.5VP-P～2.4VP-P，阻抗：1KΩ）
  通訊接口1個RJ45 10M/100M自適應以太網口，1個RS485口
  鍵盤接口1個（支持級聯）
  硬盤接口2個SATA硬盤，每個硬盤容量支持高達2000GB
  USB接口1個，支持U盤，USB硬盤，USB刻錄機
  VGA接口1個，分辨率：800×600/60HZ，800×600/75HZ,1024×768/60HZ
  報警輸入4路
  報警輸出2路
  電源110—200VAC或者-48VDC，47-63HZ

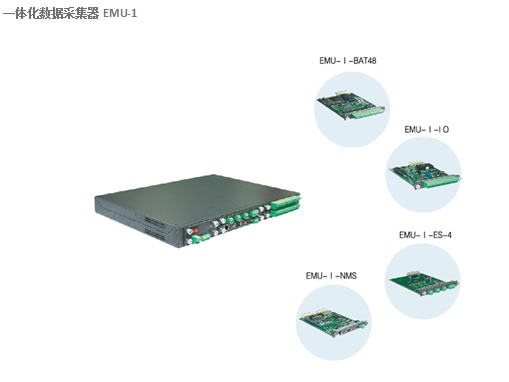

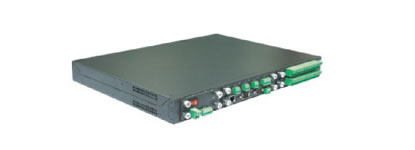

       ZLView硬件產品一體采集器EMU-1可滿足E1、PSTN、無線路由、TCP/IP等多種組網方式的要求，配置方式靈活，適用于電信本地網、移動基站和計算機機房動力設備及環境的集中監控。
1、概況
◆一體化采集器以INTEL公司嵌入式CPU為主控，以PSOS（實時多任務操作系統）為系統平臺。滿足電總標準，按三級監控系統的思想設計。
◆集成電流模擬量輸入、開關量輸入/輸出、電池采集、智能設備接入及傳輸等功能于一體，覆蓋了工業控制及檢測系統的現場采集所需功能，是一種能根據各種應用場合的具體要求進行靈活配置的智能采集系統。
◆監控對象廣泛，包括高低壓配電、電源、空調、油機、電池、UPS等設備，以及溫度、濕度、水浸、煙感、門禁、圖像等機房環境信息。
◆各項指標都滿足電信總局設備選型技術文件中的技術要求。
2、產品功能
（1）一體化采集器主體
一體化采集器主體主要包括一體化采集器外殼、母板組建、電源板組件。
（2）功能模塊

◆EMU-1-10智能集成輸入輸出模塊，可測量12路直流模擬量/開關量、2路控制輸出（可做空調管理接口）

◆EMU-1-BAT48智能2V電池采集模塊，可測量25路電池單體電壓、1路電池總電壓、1路電池充放電電流及2路電池標識溫度。
◆EMU-1-BAT12智能12V電池采集模塊，可測量19路電池單體電壓、1路電池總電壓。

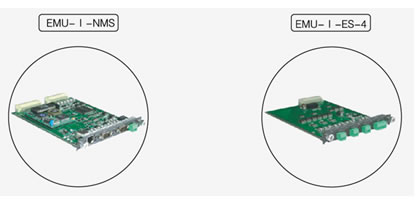

◆EMU-1-NMS智能協議轉換器模塊，提供1個100M以太網口和3路獨立通信口，1路RS-232口、1路RS-232/RS485/RS-422、1路RS-485/RS-422口。
◆EMU-1-ES4智能通信擴展口，于NMS配合用，不能單獨使用它，提供4個通信串口，3個獨立獨立的RS-232口，1個RS-485/RS-422口。
◆實現智能設備與監控系統之間通信協議的轉換，為用戶提供了個智能設備的接入平臺。
◆能夠定時采集智能設備的數據和實施轉發監控中心的控制命令并能夠在監控中心請求數據時上送設備的實時數據。EMU-1-NMS具有實時數據保存功能、具有數據過濾功能及遠程維護功能。

五、系統功能

1、強大的數據采集功能

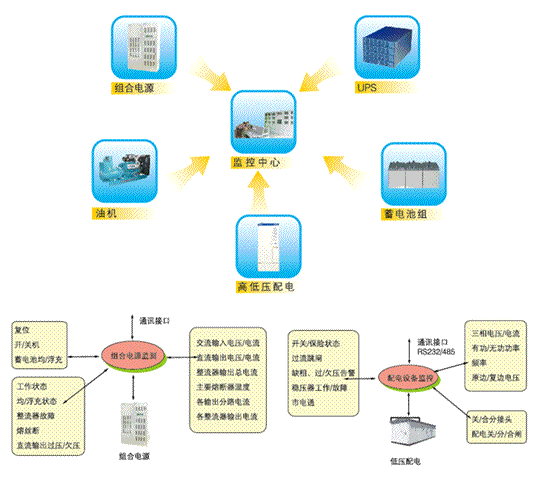

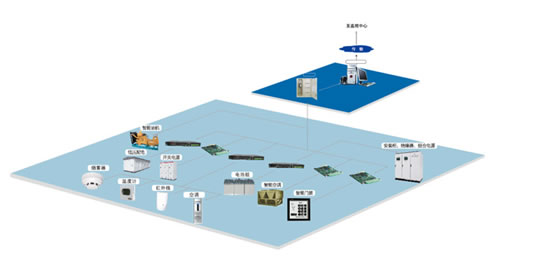

◆動力監控對象
動力設備：高低壓配電通信機房的電源、整流器、穩壓器、油機=逆變器、蓄電池、UPS等。

◆環境監控的對象
環境參數：溫度、濕度、煙感、紅外、水淹、門磁開關、智能門禁、手動報警開關、空調、各個被監控點的現場視頻等。

2、完善的告警、處理功能

◆支持聲光告警、實時打印機輸出，LED大屏幕顯示、手機短信、EMAIL告警通知、語音報讀、告警窗提示等告警相應處理。
◆提供告警過濾功能，可動態修改告警策略。
◆提供電子派修單。
◆支持數據與圖像告警聯動功能。
3、可實現三級中心監控

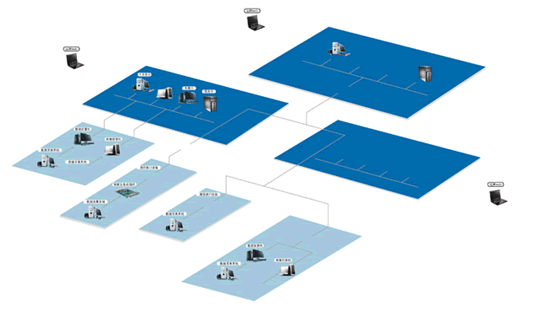

    ZLView 動力設備及環境集中監控系統由監控中心SC，監控站SS、監控端局SU組成，用于通信局站動力設備及環境的集中監控、集中管理、集中維護。系統可為二級或三級結構。
    監控系統整體結構圖

4.監控中心SC
4.1、監控中心SC的組成

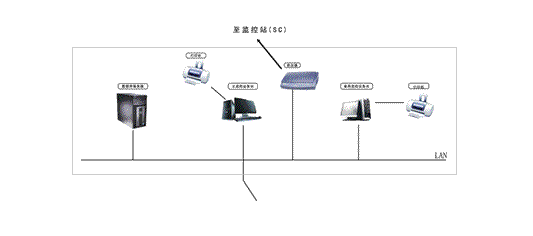

◆監控中心SC是整個系統的核心，負責處理全網的監控數據及管理功能。監控中心SC一般由數據庫服務器、監控業務臺、打印機及相關附屬設備組成。數據庫服務器主要完成監控數據的存儲，是監控系統的數據存儲和管理中心。運行WINDOWS 2000操作系統SYBASE數據系統。
◆SC監控業務臺運行WINDOWS 2000/WINDOWS XP操作系統。實現實時數據的查詢，歷史數據的分析查詢，告警信息的多種處理機制（如：實時打印機輸出，LED大屏幕顯示、手機短信、EMAIL告警通知、語音報讀、告警窗提示等告警相應處理）。
4.2、監控中心SC的主要功能
◆可全面接管監控站（SS）的功能
◆權限管理、可分片區、分業務管理
◆SC對全網進行時鐘校準
5.監控站SS
5.1、監控站SS的組成
   監控站SS的設備配置組成類似于SC，是設備監控和維護的中心。一般配置有若干臺多聚站監控主機，對其所監控的監控單元SU數據進行采集和處理。
   在二級系統結構中監控中心SC同時具備SS的功能。
   監控站SS是監控端局和監控中心的橋梁，是監控系統數據處理的核心，實現原始數據采集和處理，并將處理結果上報同事對監控設備控制。

5.2、監控站SS的主要功能
◆以圖形、組態或列表等多種表現方式實現顯示監控參量。
◆可分組、分片區、分權限管理功能。
◆對監控單元SU下達監測和控制命令。
◆生成各種類型的統計報表及自定義報表。
◆提供動態修改告警閥值等信號配置。
◆全網的時鐘校對功能。
◆自診斷功能，對監控系統本身的故障能發出告警。
◆具有故障派修的閉環管理功能。
◆具備與圖像監控系統告警聯動功能。
◆具有多級告警處理、分級告警、聲光提示、畫面自動切換、告警提示、語音報讀、短消息發送、E-MAIL發送、告警確認、告警查詢、告警統計等功能。
6.監控單元SU
1、監控單元SU的組成
◆在規模適中或規模較小的端局，無智能設備或智能種類不超過6種，可用一臺EMU實現監控功能，通過通信鏈路（RS232或TCP/IP）傳到多局站監控主機。
◆標準型監控端局由EMU、傳感器等設備組成。適用于大部分的、無人值守的局站。
◆中心局、樞紐局采用大局模式，大局模式采用監控主機、多臺EMU-1、傳感器等組成，適用于樞紐局、市話分局、設備數量很多，要求實現就地管理的大型局站。
