| PLC安全型壓力機自適應控制器 |
控制器除提供單次和連續工作模式外，最新推出拉伸工作模式。
面板上四位七段LED顯示器，結合三個按鍵可進行簡易編程，具備簡易人機對話功能；
保護功能完善：① 系統出錯保護 ② 接近開關失效保護 ③ 程序存儲錯誤保護 ④ 雙CPU校驗出錯保護 ⑤ 電磁鐵動作出錯保護

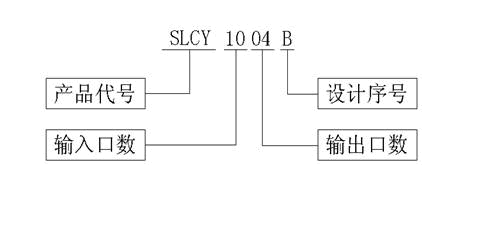

1、型號說明
2、產品技術指標及規格
|
項 目 |
子 項 目 |
技 術 指 標 |
|
輸入 |
額定電壓 |
單相：AC110V，50HZ/60HZ |
|
變動容許值 |
電壓：-20% ～ +20% 電壓矢衡率：＜3% 頻率：±5% |
|
|
輸出 |
額定開關容量 |
AC125V，10A |
|
環境 |
使用場合 |
周圍空氣中無導電塵埃、酸、鹽、腐蝕性及爆炸性氣體 |
|
周圍環境溫度 |
-10℃～+40℃ |
|
|
相對濕度 |
40℃時不超過50% ，20℃以下時不超90% |
|
|
振動 |
最大振動加速度應不超過5.9m/s2 |
|
|
結構 |
冷卻方式 |
自然風冷 |
|
安裝方式 |
壁掛式，柜內安裝 |
3、端子說明
輸入端接線

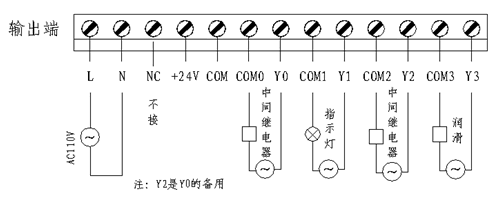

輸出端接線
4.控制器設有三種退出方式：
0：退出參數設定模式，但并不將參數保存至永久存儲器；
1：退出參數設定模式，同時將參數保存至永久存儲器；
8：恢復出廠設置后退出參數設定模式，同時將出廠設置保存至永久存儲器。
選定退出方式后，按下確認鍵，控制器按指定方式退出，返回到運行模式。
5功能說明
基本運行功能參數表
6. 故障對照表
|
序號 |
故障顯示 |
對應故障 |
|
1 |
E r r 1 |
系統出錯保護 |
|
2 |
E r r 2 |
接近開關失效保護 |
|
3 |
E r r 3 |
程序存儲錯誤保護 |
|
4 |
E r r 4 |
雙CPU校驗出錯保護 |
|
5 |
E r r 5 |
電磁鐵動作出錯 |
注：① 出現故障后，應及時檢查；
② 故障復位: 按下確認鍵復位。
|
功能代碼 |
功能名稱 |
調節范圍 |
出廠設定 |
|
F00 |
退出方式 |
0—不存儲 |
0 |
|
F01 |
雙手同步時間 |
0.75 — 0.85s |
0.8s |
|
F02 |
連續預置有效時間 |
4.50 — 5.50s |
5.00s |
|
F03 |
接近開關保護設定 |
0—接近開關保護有效 1—接近開關保護無效 |
0 |
|
F04 |
接近開關動作滿一定次數（N）后的潤滑時間 |
10 — 500s |
16s |
|
F05 |
開機后的潤滑時間 |
10 — 500s |
24s |
|
F06 |
保留 |
|
|
|
F07 |
單次模式和拉伸模式轉換 |
0 — 單次模式 1 — 拉伸模式 |
0 |
|
F08 |
接近開關動作計數值（N） |
100 ～ 800 |
200 |
|
F09～F13 |
保留 |
|
|
|
F14 |
上電次數 |
|
|
|
F15 |
版本號 |
|
|

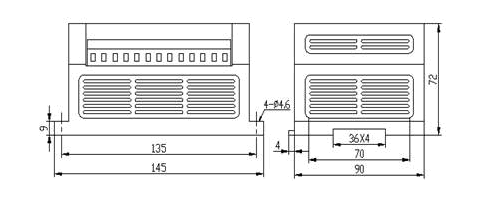

7、控制器的安裝尺寸（單位：mm）
